金属波纹膨胀节安装前的尺寸核对要点

在金属波纹膨胀节安装过程中，尺寸核对是至关重要的一环，直接关系到管道系统的安全稳定运行。以下是安装前尺寸核对的关键要点。
一、与设计图纸核对
首先，必须严格依据设计图纸，仔细核对膨胀节的公称直径。这是确保膨胀节能与管道完美适配的基础，哪怕公称直径出现微小偏差，都可能导致连接困难或影响其补偿性能。同时，要确认长度尺寸，膨胀节过长或过短，都会改变管道应力分布，影响系统正常运作。
二、连接尺寸检查

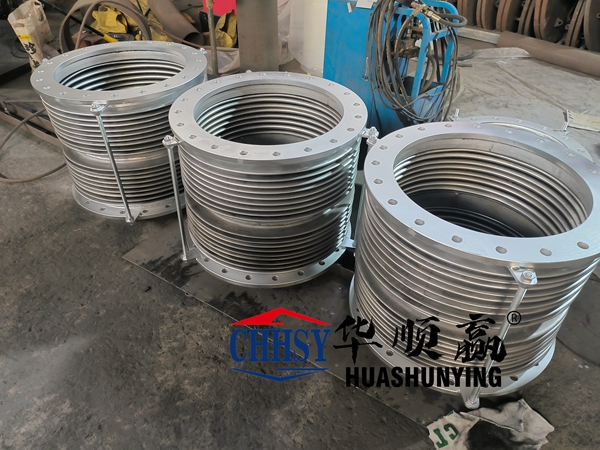

膨胀节与管道的连接方式多样，如法兰连接、焊接连接等。对于法兰连接，需检查法兰的外径、螺栓孔中心圆直径、螺栓孔数量及孔径等尺寸，确保与管道法兰精确匹配，保证密封性能，防止泄漏。焊接连接时，则要关注接管的坡口尺寸和壁厚，使其与管道焊接要求相符，保障焊接质量。
三、波纹管尺寸核对
波纹管作为膨胀节的核心部件，其尺寸精度影响着补偿能力。要测量波纹管的波高、波距和壁厚。波高和波距决定了膨胀节的轴向、横向和角向补偿量，壁厚则关乎波纹管的强度和使用寿命。若这些尺寸不符合标准，可能致使膨胀节在运行中出现破裂、失稳等问题。
四、整体外形尺寸确认
除了关键部位，还需核对膨胀节整体的外形尺寸，包括长度、直径以及安装空间要求等。确保膨胀节在安装现场有足够空间进行安装与后续维护，避免因空间限制引发安装困难或与其他设备部件产生干涉。
安装前全面、细致的尺寸核对，是保障金属波纹膨胀节顺利安装与高效运行的必要前提，务必引起足够重视。
