定制波纹膨胀节的设计流程与沟通要点

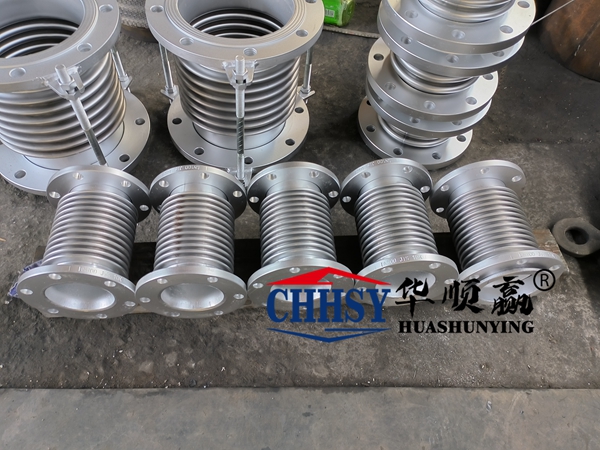

在管道系统中，波纹膨胀节起着吸收位移、补偿热胀冷缩等关键作用。不同的管道工况对波纹膨胀节的要求差异很大，因此定制设计至关重要。以下为您详细介绍定制波纹膨胀节的设计流程与沟通要点。
设计流程
1. 工况参数收集：这是设计的基础。需明确管道内介质的种类，是水、蒸汽，还是具有腐蚀性的化学物质等，因为介质特性决定了波纹管材质的选择。同时，要获取管道工作压力与温度，压力影响波纹管的壁厚与结构，温度则关系到材料的热稳定性及膨胀节的补偿量计算。此外，管道的安装位置与空间尺寸也不容忽视，它决定了膨胀节的外形尺寸与安装方式。
2. 补偿量计算：根据管道的热胀冷缩、振动等产生的位移量，运用专业公式和软件，精确计算所需的补偿量。这要求考虑管道的材质、长度、安装环境温度变化范围等因素。补偿量计算不准确，可能导致膨胀节无法有效吸收位移，引发管道系统故障。
3. 结构设计：基于补偿量和工况参数，确定膨胀节的结构形式，如单式、复式、铰链型等。设计波纹管的波高、波距、层数等参数，确保其在满足补偿要求的同时，具备足够的强度与疲劳寿命。同时，设计连接端结构，保证与管道的可靠连接。
4. 强度与疲劳分析：运用有限元分析等手段，对膨胀节进行强度和疲劳寿命评估。检查在工作压力、位移等载荷作用下，波纹管及各部件是否满足强度要求，预测其疲劳寿命，优化设计，提高产品可靠性。
5. 图纸绘制与审核：将设计方案绘制成详细的图纸，包括装配图、零件图等。图纸要标注清楚尺寸、公差、技术要求等。完成后，组织内部审核，确保设计的准确性与可制造性。
沟通要点
1. 清晰阐述需求：客户应向厂家清晰说明管道系统的工况、使用要求等，避免因信息模糊导致设计偏差。如对膨胀节的特殊性能要求，如防火、防爆等，需提前告知。
2. 专业术语沟通：双方都应掌握行业专业术语，确保沟通准确。对于厂家的技术解释，客户若有疑问应及时提出，厂家也要用通俗易懂的语言解答。
3. 进度沟通：厂家要及时向客户反馈设计进度，如遇问题导致进度延迟，需提前说明并协商解决方案。
4. 确认设计方案：在设计过程中，厂家应将初步设计方案与客户沟通确认，确保符合客户预期后再进行后续生产，避免后期返工。
