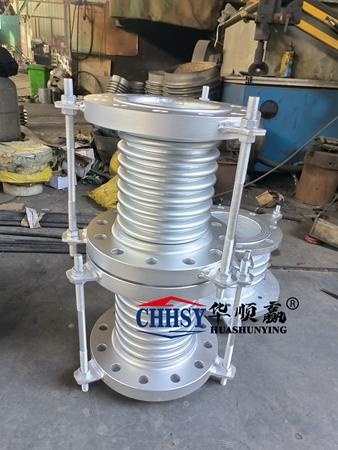

轴向型金属膨胀节的结构特点与安装要求

轴向型金属膨胀节在管道系统中起着关键作用，有效补偿因热胀冷缩等因素产生的轴向位移，确保管道安全稳定运行。了解其结构特点与安装要求至关重要。
结构特点
1. 波纹管：作为核心部件，由薄壁金属材料制成，具备良好柔韧性与伸缩性，可承受轴向变形。其波纹形状与层数经精心设计，决定膨胀节补偿能力与承压能力。
2. 端管：连接波纹管与管道，材质与管道匹配，保证连接强度与密封性。
3. 限位装置：部分轴向型金属膨胀节设有限位装置，如螺杆、销轴等。它能限制波纹管过度伸缩，防止因位移过大损坏膨胀节，保障管道系统安全。
安装要求
1. 安装前检查：仔细检查膨胀节外观，确保波纹管无划痕、凹痕或裂纹等缺陷；核对规格型号，保证与设计要求相符；检查限位装置是否牢固。
2. 正确安装方向：严格按产品标识确定安装方向，确保介质流动方向与标识一致，避免因方向错误影响补偿效果与使用寿命。
3. 固定与支撑：靠近膨胀节的管道需设置牢固的固定支架，承受膨胀节工作时产生的推力。同时，合理设置导向支架，引导管道轴向位移，保证膨胀节正常伸缩。
4. 调整限位装置：安装过程中，根据设计要求调整限位装置。管道系统运行前，再次检查限位装置状态，确保其在合适位置。
正确认识轴向型金属膨胀节结构特点并遵循安装要求，才能充分发挥其性能，保障管道系统高效运行。
