波纹管膨胀节位移补偿量的计算方法详解

在波纹管膨胀节管道配件生产行业，准确计算位移补偿量至关重要。它不仅关系到膨胀节能否正常发挥作用，更影响整个管道系统的安全与稳定运行。以下为您详细解读波纹管膨胀节位移补偿量的计算方法。

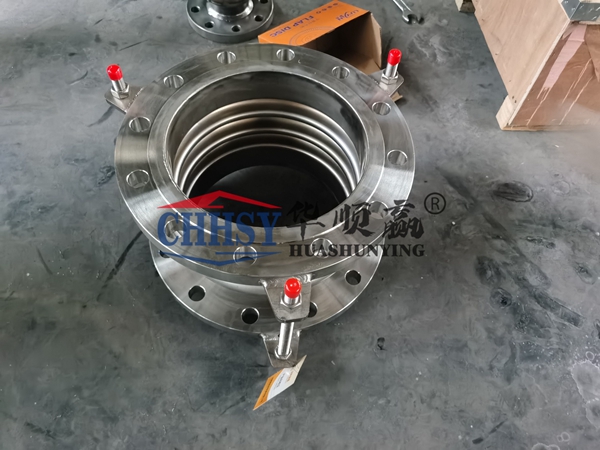

一、热膨胀引起的位移补偿量计算
管道因温度变化会产生热胀冷缩。对于直线管道，热膨胀量计算公式为：ΔL = α×L×ΔT 。其中，ΔL 是管道的热膨胀量（mm）；α 为管材的线膨胀系数（mm/(m·℃) ），不同材质的管材该系数不同；L 是管道计算长度（m）；ΔT 是管道工作温度与安装温度的差值（℃）。
例如，某碳钢管道，长度为 50m，线膨胀系数约为 1.2×10⁻⁵mm/(m·℃) ，安装温度为 20℃，工作温度为 120℃，则其热膨胀量 ΔL = 1.2×10⁻⁵×50×(120 - 20) = 0.06m = 60mm 。这 60mm 的膨胀量就需要波纹管膨胀节来进行补偿。
二、管道振动及其他因素引起的位移补偿量考虑
除了热膨胀，管道振动、设备振动传递等也会导致管道产生位移。对于振动引起的位移，通常需要根据现场实际工况进行估算。一般通过测量振动的振幅和频率，结合管道的结构特性来确定补偿量。
假设管道因附近设备振动，测量得到振幅为 A（mm），考虑到振动的多向性，在计算位移补偿量时，可将振动位移补偿量 ΔL₁ 近似估算为 1.5A（mm）。
三、综合位移补偿量的确定
实际应用中，波纹管膨胀节需要补偿的是多种因素产生位移的综合值。即总位移补偿量 ΔL 总 = ΔL（热膨胀位移） + ΔL₁（振动等其他位移） 。
在确定了位移补偿量后，选择合适规格的波纹管膨胀节就有了依据。如果计算的位移补偿量选择不当，过小会导致膨胀节无法满足管道位移需求，造成管道应力集中，可能引发管道破裂等安全事故；过大则会增加成本，且可能影响膨胀节的正常工作性能。
总之，精确计算波纹管膨胀节位移补偿量是确保管道系统稳定运行的关键环节。作为生产厂家，我们必须熟练掌握并运用这些计算方法，为客户提供最适配的产品，保障管道系统安全、高效地运行。
