轴向型波纹管膨胀节的结构特点与原理

在管道系统中，轴向型波纹管膨胀节扮演着至关重要的角色，它能有效补偿管道因热胀冷缩、机械振动等因素产生的位移，确保管道系统安全稳定运行。了解其结构特点与原理，对管道工程的设计与维护意义重大。
轴向型波纹管膨胀节的结构特点
1. 波纹管主体：作为核心部件，由多层薄壁金属材料经特殊工艺轧制、焊接而成。波纹管的波形设计精巧，常见有 U 形、Ω 形等。这种独特的波形赋予其良好的柔韧性，能在轴向方向上产生较大位移变形，同时承受一定压力。多层结构不仅增强了膨胀节的承压能力，还提高了其抗疲劳性能，延长使用寿命。
2. 端管与连接部件：端管位于波纹管两端，主要作用是连接膨胀节与管道系统。它通常采用与管道材质相同或兼容的材料，通过焊接或法兰连接方式与管道稳固相连。连接部件的设计严格遵循相关标准规范，确保连接的密封性与强度，防止介质泄漏。

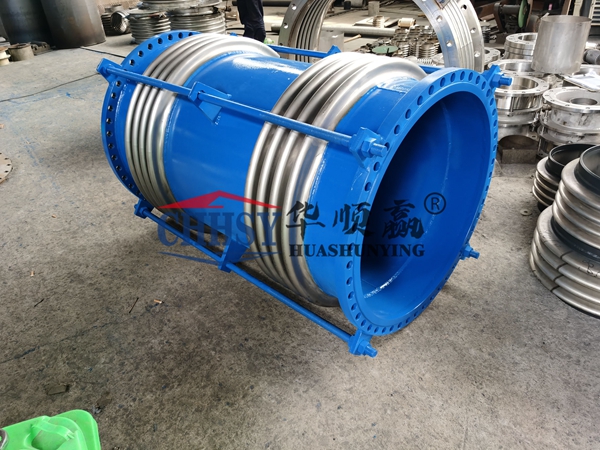

3. 限位装置：部分轴向型波纹管膨胀节配备限位装置，由螺杆、螺母及耳板等组成。限位装置可限制波纹管在一定范围内伸缩，避免因过度位移导致损坏，尤其适用于对位移控制要求严格的管道系统。
轴向型波纹管膨胀节的工作原理
轴向型波纹管膨胀节基于金属材料的弹性特性工作。当管道系统因温度变化产生轴向热胀或冷缩时，波纹管随之发生轴向伸缩变形。由于波纹管具有较高的柔韧性和弹性，能吸收管道的位移，将热应力转化为自身的弹性变形能，从而降低管道系统的应力水平。
例如，在高温管道系统启动升温过程中，管道受热伸长，轴向型波纹管膨胀节的波纹管部分被拉伸，储存弹性势能；当管道系统停止运行降温时，管道收缩，波纹管则恢复部分压缩状态，释放之前储存的能量。如此循环，有效补偿管道的轴向位移，保障管道系统安全。
总之，轴向型波纹管膨胀节凭借独特结构与工作原理，在管道工程领域发挥着不可或缺的作用。作为专业生产厂家，深入理解其结构与原理，有助于不断优化产品设计与制造工艺，为客户提供更优质、可靠的产品，满足各类管道系统的复杂需求。
